Conseils de transfert d'écran IC pour iPhone 13 Pro, 14 Pro et 15 Pro

Le transfert du circuit intégré d'écran est une compétence essentielle pour les techniciens travaillant sur les modèles iPhone 13 Pro, 14 Pro et 15 Pro. Avec l'arrivée d' iOS 18 , Apple a assoupli les restrictions concernant l'appairage des composants de l'écran, mais la suppression de l'alerte « pièce inconnue » reste essentielle pour répondre aux différents besoins de réparation. Ce guide REPART vous guidera pas à pas dans le processus de transfert du circuit intégré d'écran à l'aide d'outils et de techniques spécialisés pour garantir une réparation réussie.

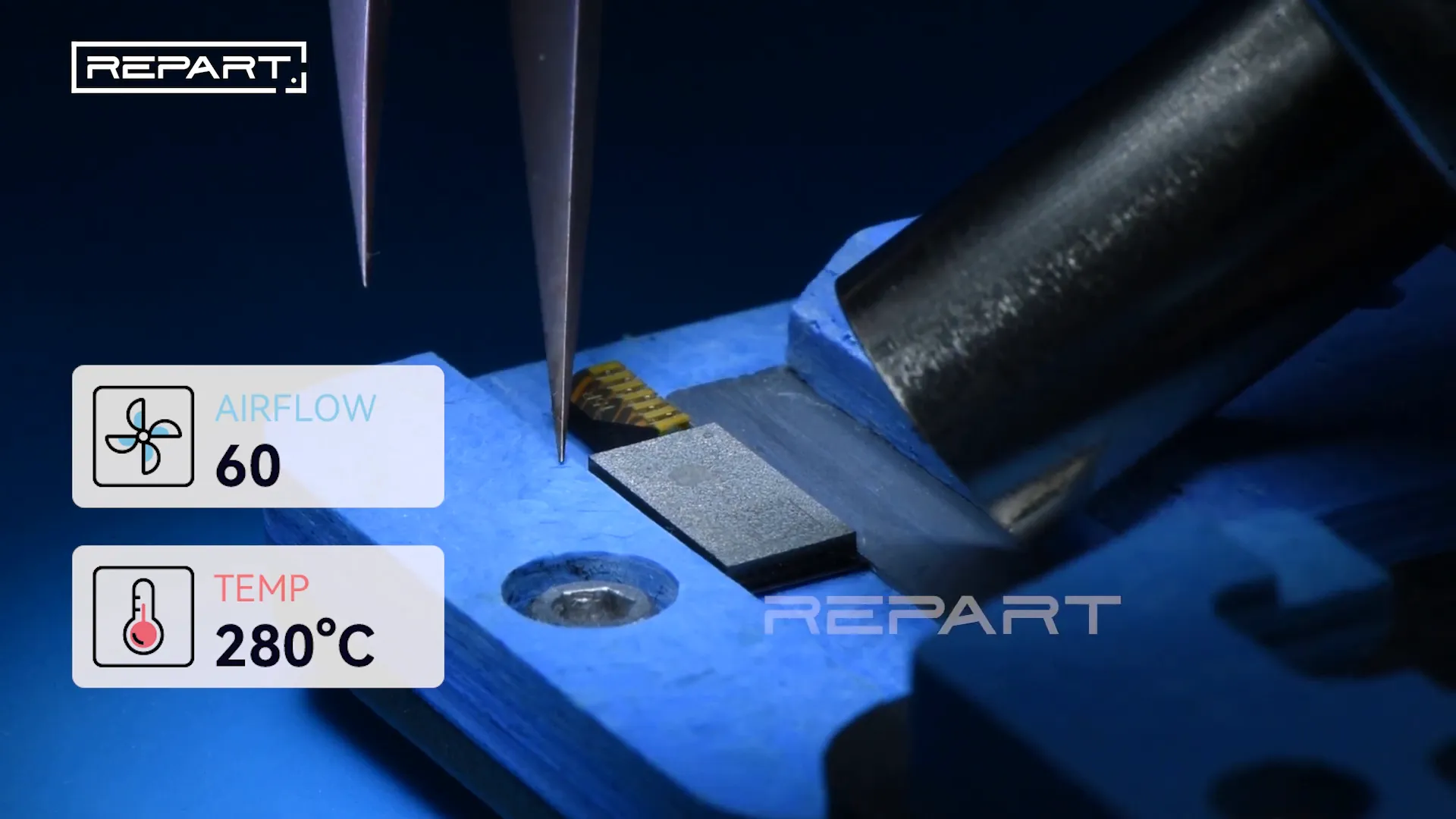

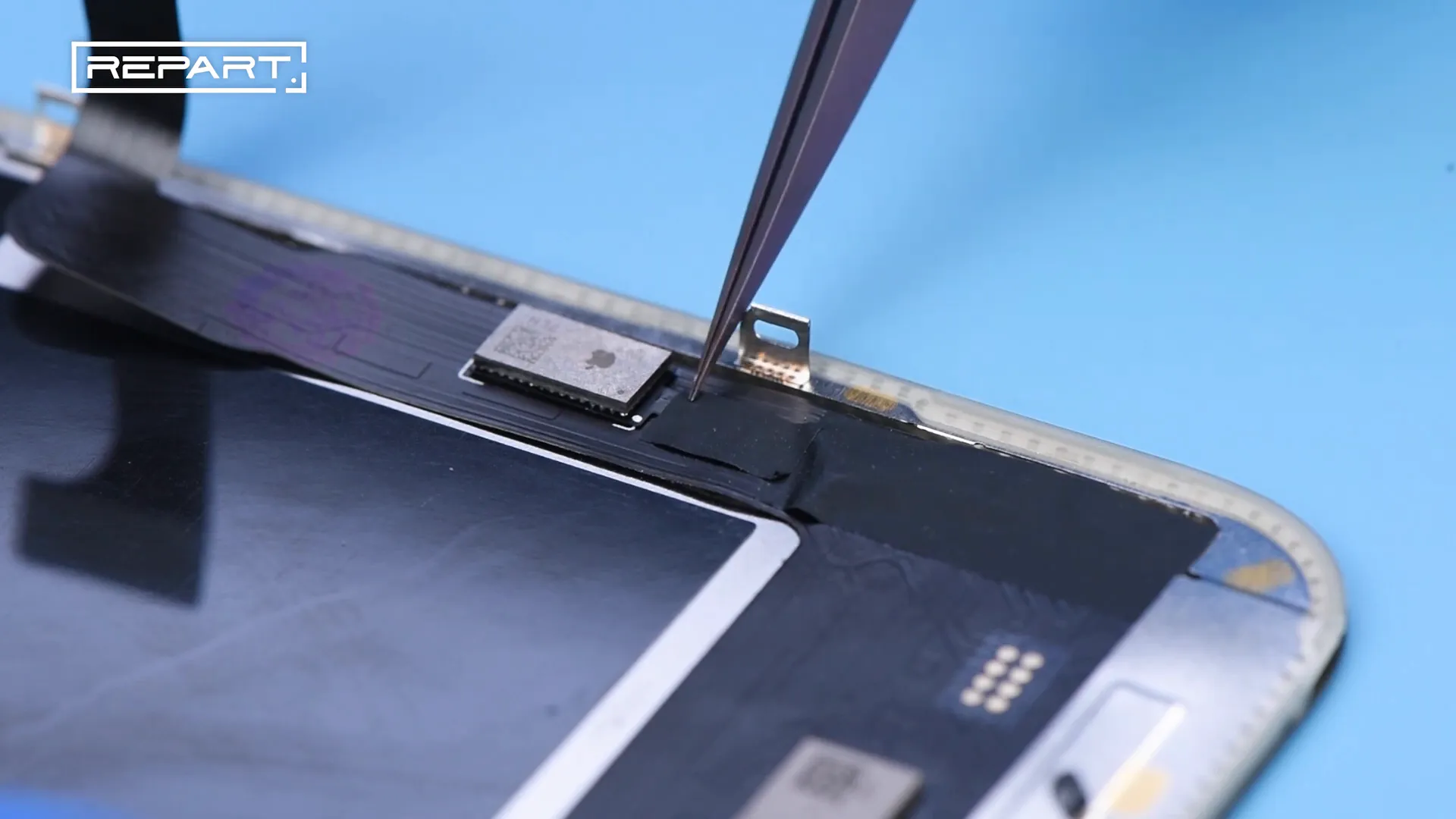

Étape 1 : Préparez le pistolet à air chaud et chauffez le circuit intégré

Commencez par régler votre pistolet à air chaud à 280 °C avec un débit d'air de 60. Maintenez la buse à environ 1 centimètre du circuit intégré et appliquez une chaleur uniforme pendant 6 à 10 secondes. Ce chauffage précis ramollit la soudure sous le circuit intégré, la préparant ainsi pour les étapes suivantes.

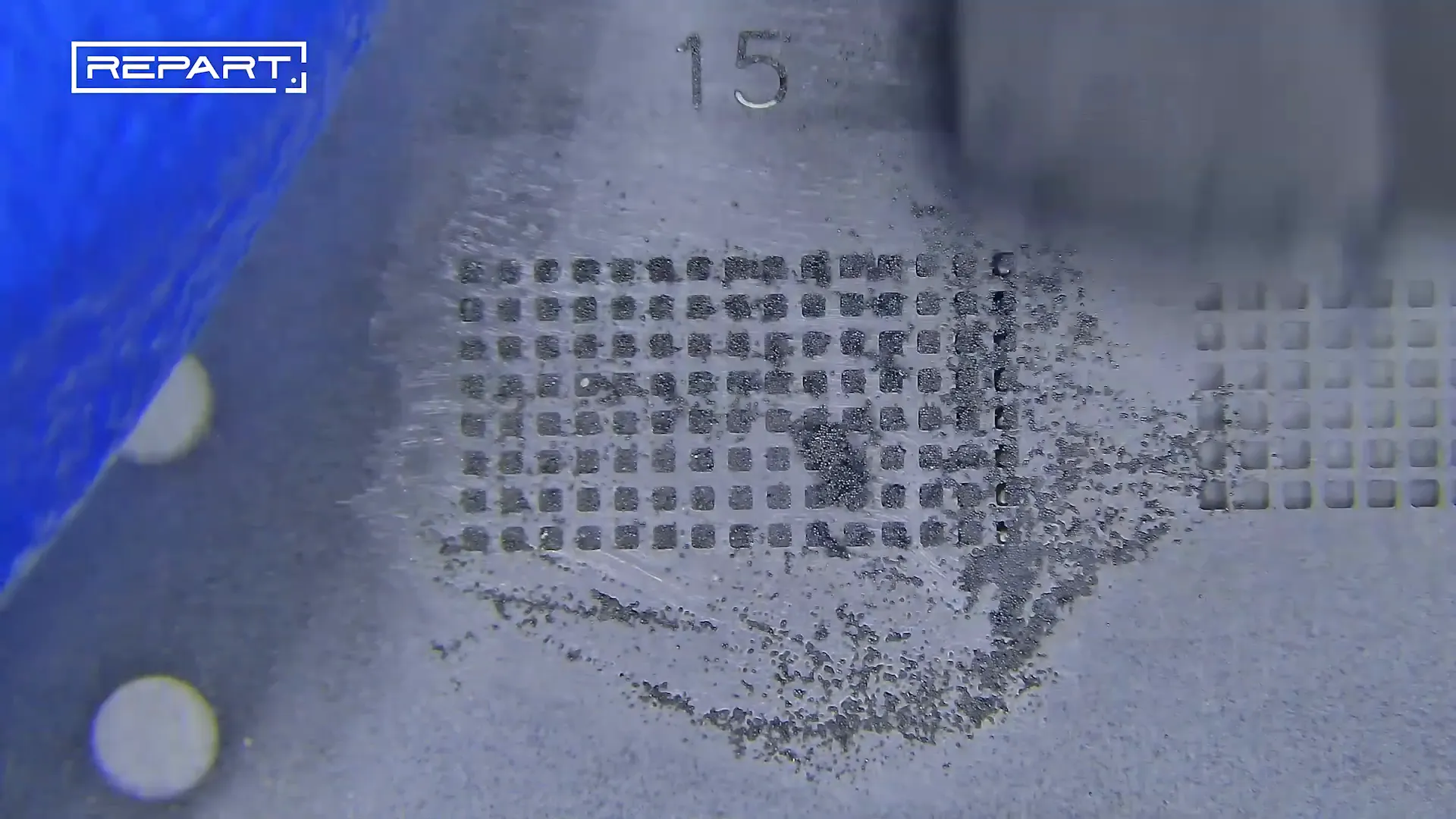

Étape 2 : Appliquer la pâte à souder à température moyenne pour former des billes de soudure

Après chauffage, appliquez uniformément la pâte à braser moyenne température sur les pastilles du circuit intégré. Cette étape est cruciale car elle permet la formation de billes de soudure sur le circuit intégré, ce qui assurera une connexion solide et fiable lors de la refusion.

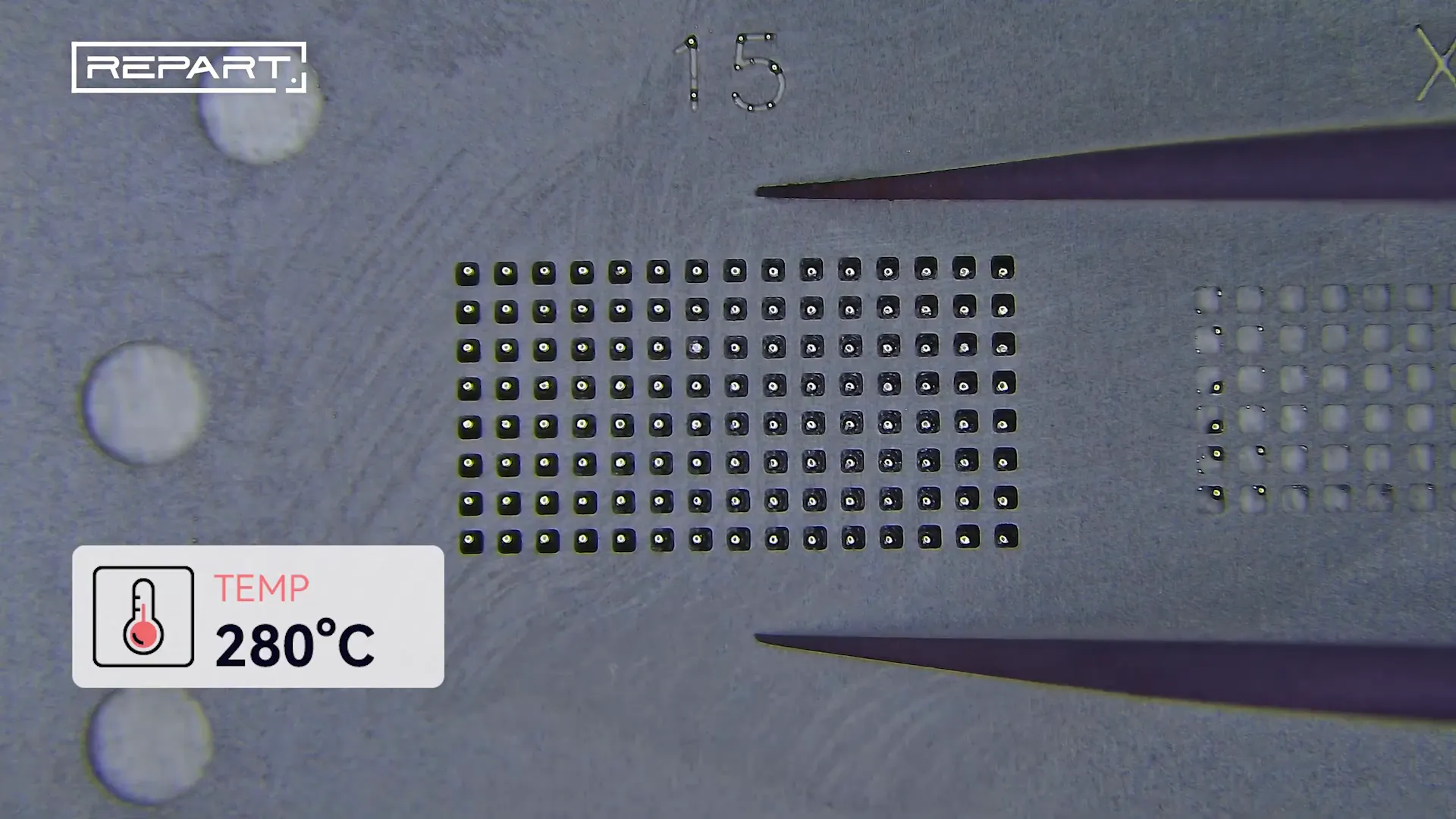

Étape 3 : Refusionner les billes de soudure avec un pistolet à air chaud

Utilisez à nouveau le pistolet à air chaud réglé à 280 °C pour refondre la pâte à braser, permettant ainsi aux billes de soudure de prendre forme sous le circuit intégré. Le circuit intégré est ainsi prêt pour un alignement précis et une soudure sur le câble flexible supplémentaire.

Étape 4 : Préparez le câble flexible supplémentaire

L'étape suivante consiste à utiliser le câble flexible souple supplémentaire fourni avec l' écran REPART . Appliquez d'abord du flux sur les pastilles de ce câble flexible souple pour améliorer la fluidité et l'adhérence de la soudure.

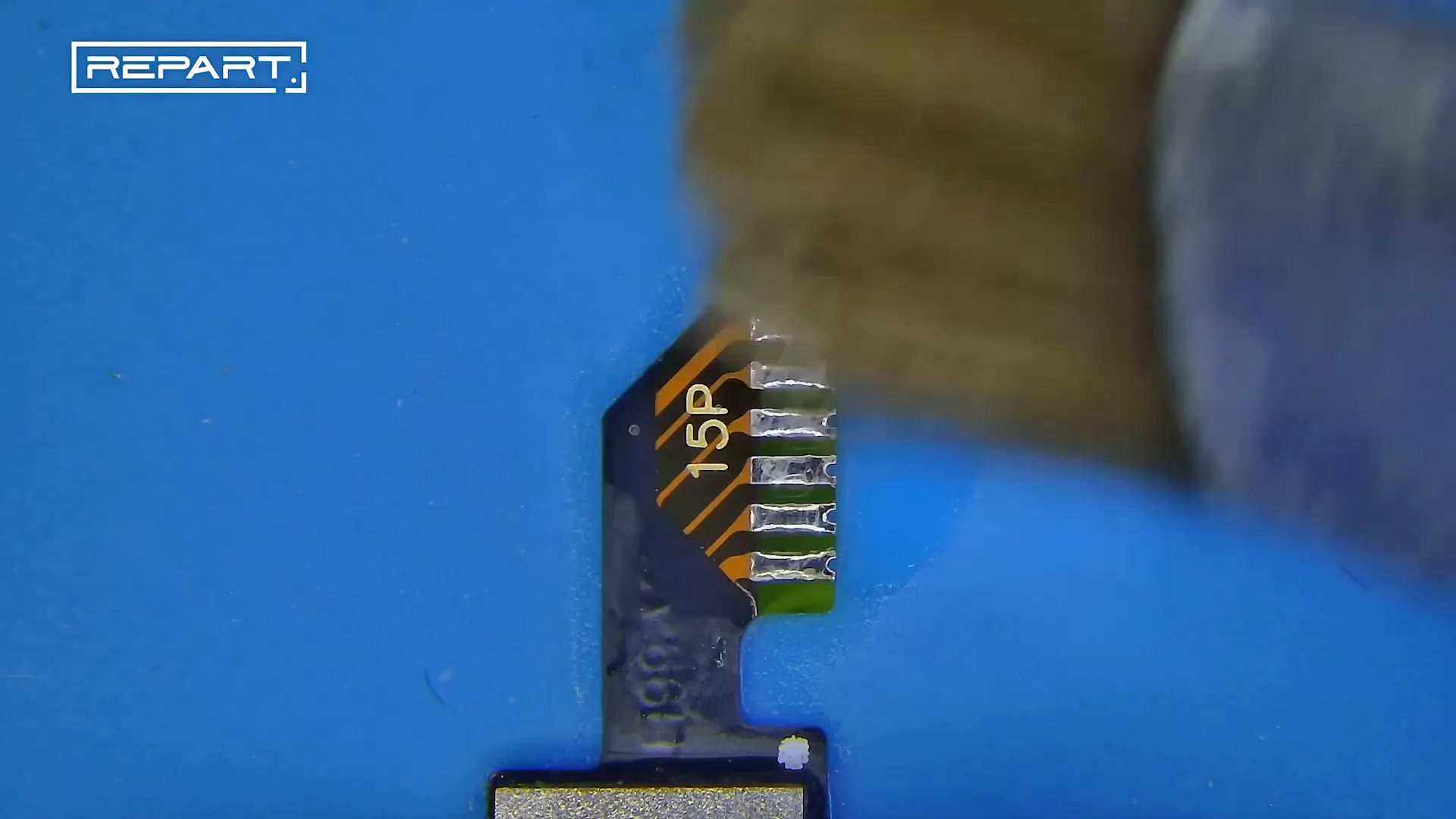

Étape 5 : Retirez l'ancienne soudure des pastilles de câble flexibles souples

À l'aide d'un fer à souder chauffé à 390 °C et d'une tresse à dessouder, retirez soigneusement toute soudure restante des pastilles du câble flexible supplémentaire. Cela garantit une surface propre pour la soudure du circuit intégré.

Étape 6 : Réappliquez le flux et alignez le circuit intégré

Une fois les pastilles propres, appliquez à nouveau du flux sur les pastilles du câble flexible. Alignez ensuite soigneusement le circuit intégré sur le câble flexible, en veillant à ce que les billes de soudure soient correctement positionnées pour la soudure par refusion .

Étape 7 : Souder le circuit intégré au câble flexible souple supplémentaire

À l'aide du pistolet à air chaud réglé à 280 °C et d'un débit d'air de 60, refusionnez les billes de soudure pour souder le circuit intégré sur le câble flexible supplémentaire. Cette étape requiert une main sûre et précise pour garantir une liaison parfaite sans endommager les composants.

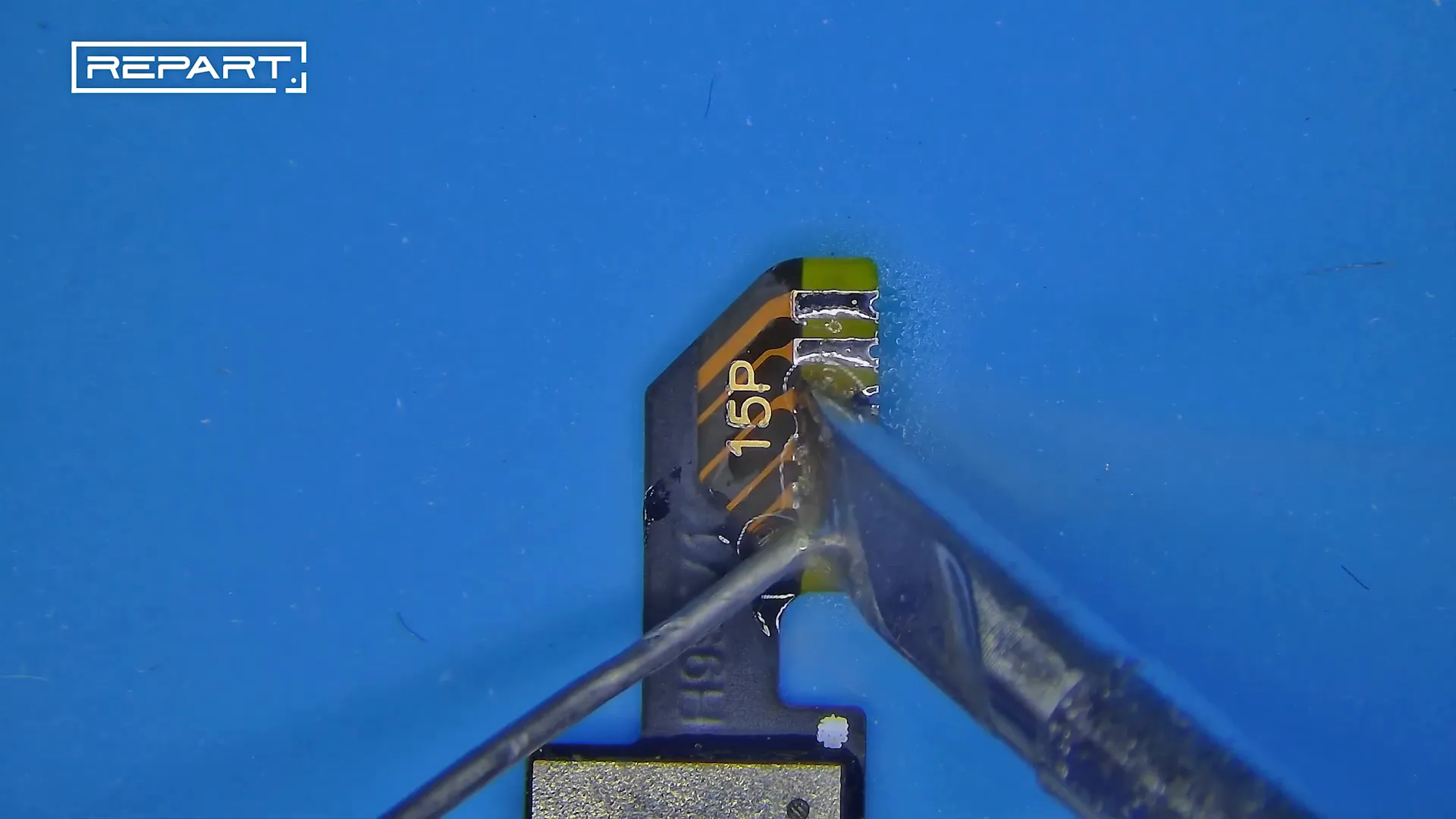

Étape 8 : Appliquer du fil de soudure à température moyenne sur les joints de câbles souples et flexibles

Pour renforcer les soudures du câble flexible supplémentaire, utilisez du fil à souder à température moyenne pour retoucher soigneusement les connexions. Cela renforce la résistance mécanique et la fiabilité électrique.

Étape 9 : Nettoyer le flux résiduel avec un nettoyant pour circuits imprimés

Après la soudure, nettoyez le flux résiduel du câble flexible souple à l'aide d'un nettoyant pour circuits imprimés. L'élimination des résidus de flux prévient la corrosion et les risques de courts-circuits.

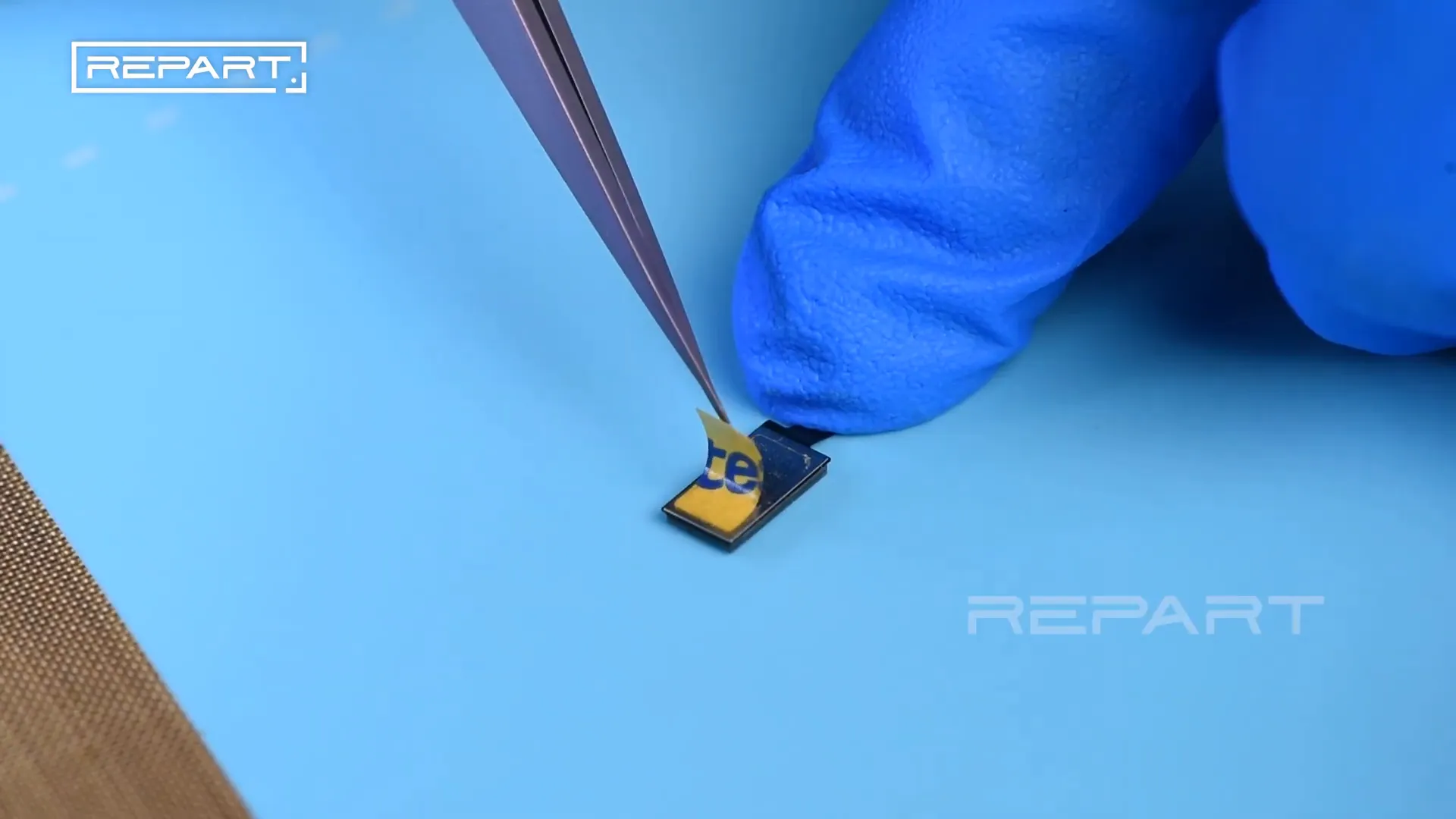

Étape 10 : Retirez le film protecteur à l'arrière du tampon

Décollez le film protecteur au dos du tampon du câble flexible supplémentaire. Cette étape expose la surface adhésive nécessaire à la connexion du câble flexible à l' écran REPART .

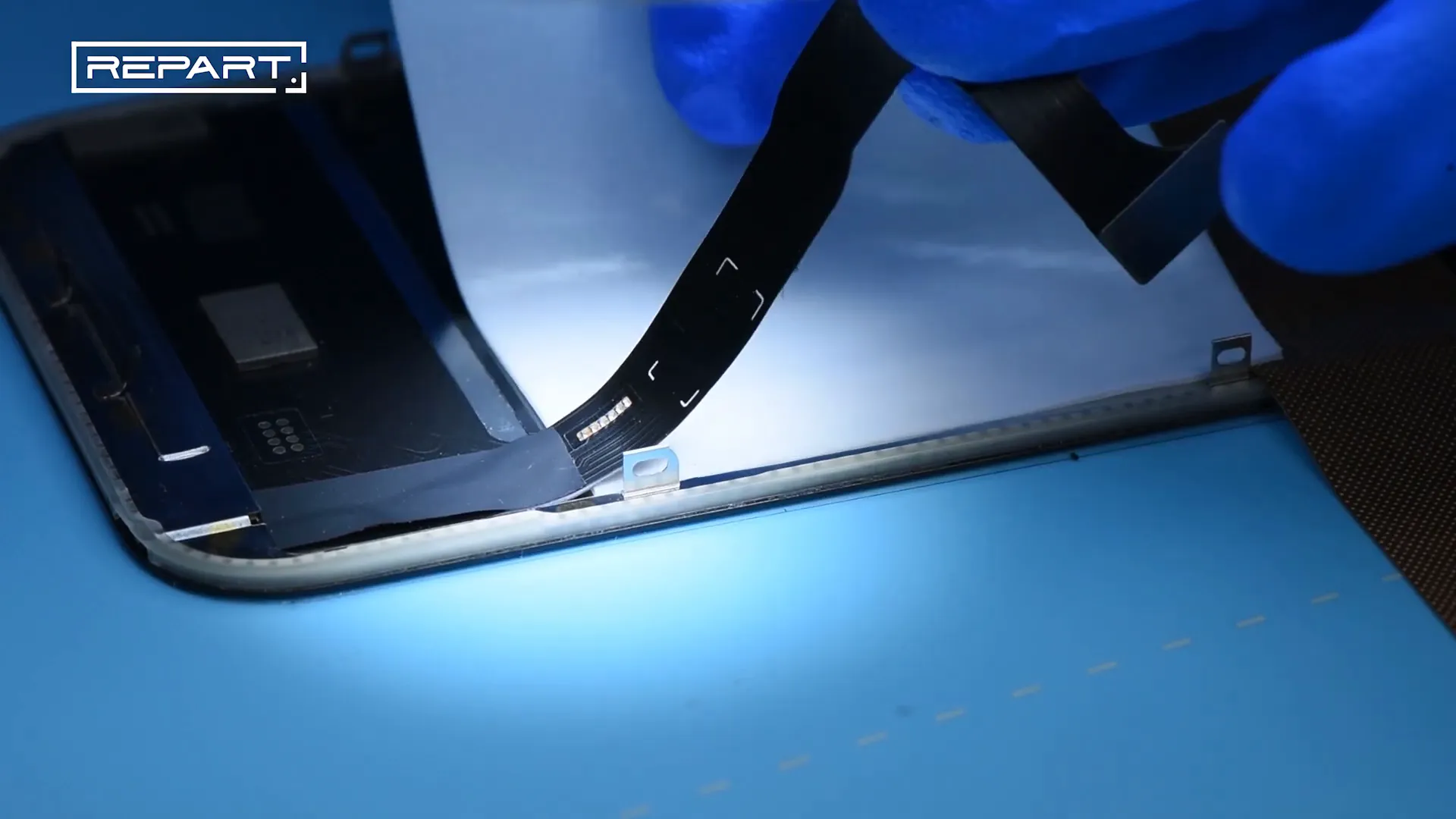

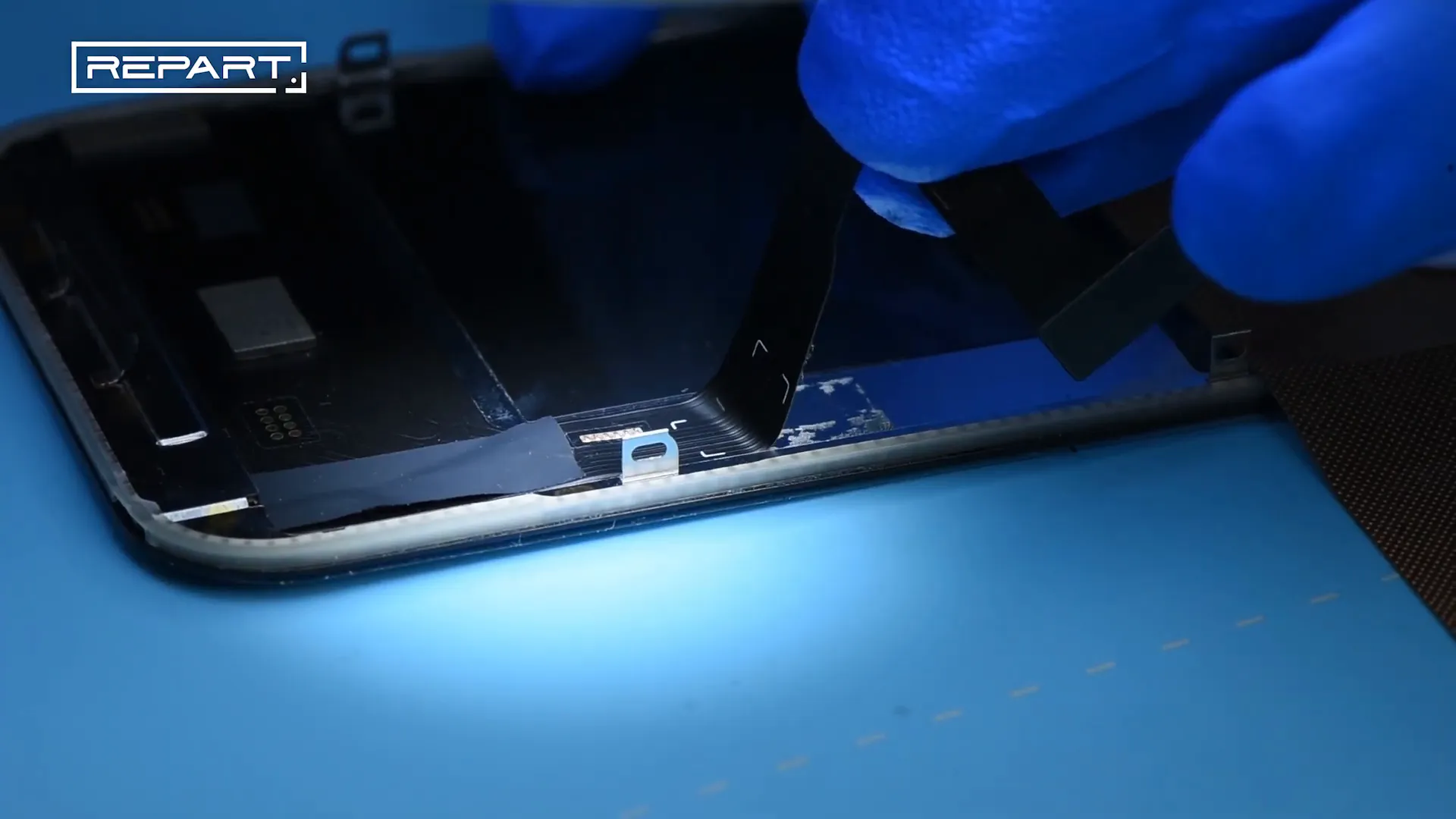

Étape 11 : Soulevez le câble flexible souple de l'écran REPART

Soulevez délicatement la nappe souple de l'écran REPART. Cela permet d'accéder aux pastilles de soudure où sera fixé la nappe souple supplémentaire.

Étape 12 : Insérez un coussin d'isolation thermique pour protéger l'écran REPART

Insérez un tampon d'isolation thermique entre l'écran et la zone de travail pour protéger l'écran REPART des dommages causés par la chaleur pendant la soudure.

Étape 13 : Appliquer le flux sur les pastilles de soudure de l'écran

Appliquez du flux sur les pastilles de soudure de l'écran REPART pour préparer la soudure du câble flexible souple supplémentaire.

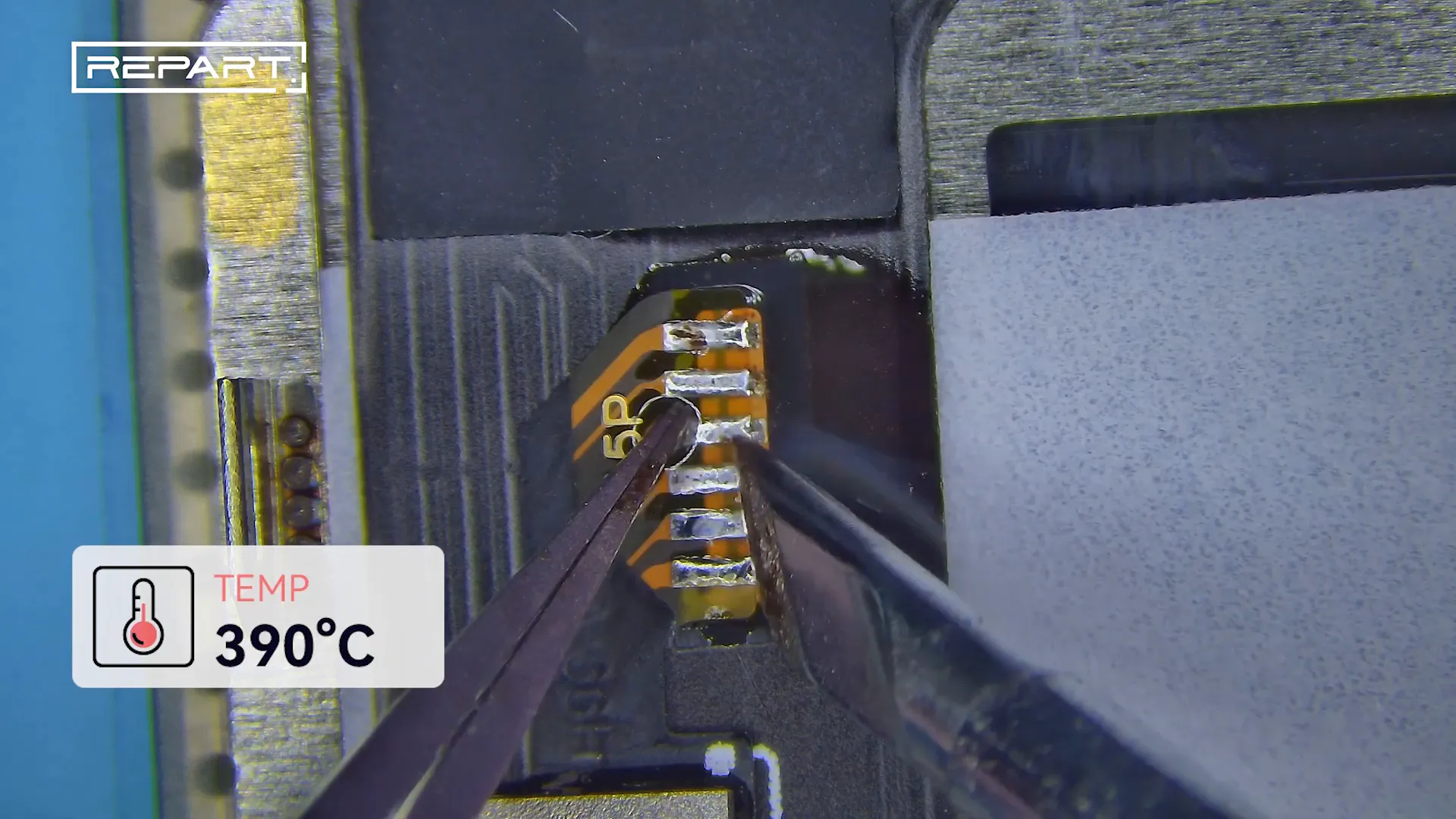

Étape 14 : Souder le câble flexible supplémentaire à l'écran

À l'aide d'un fer à souder chauffé à 390 °C, soudez le câble flexible supplémentaire sur les pastilles de soudure correspondantes de l'écran REPART. La précision est essentielle pour éviter de ponter ou d'endommager l'écran.

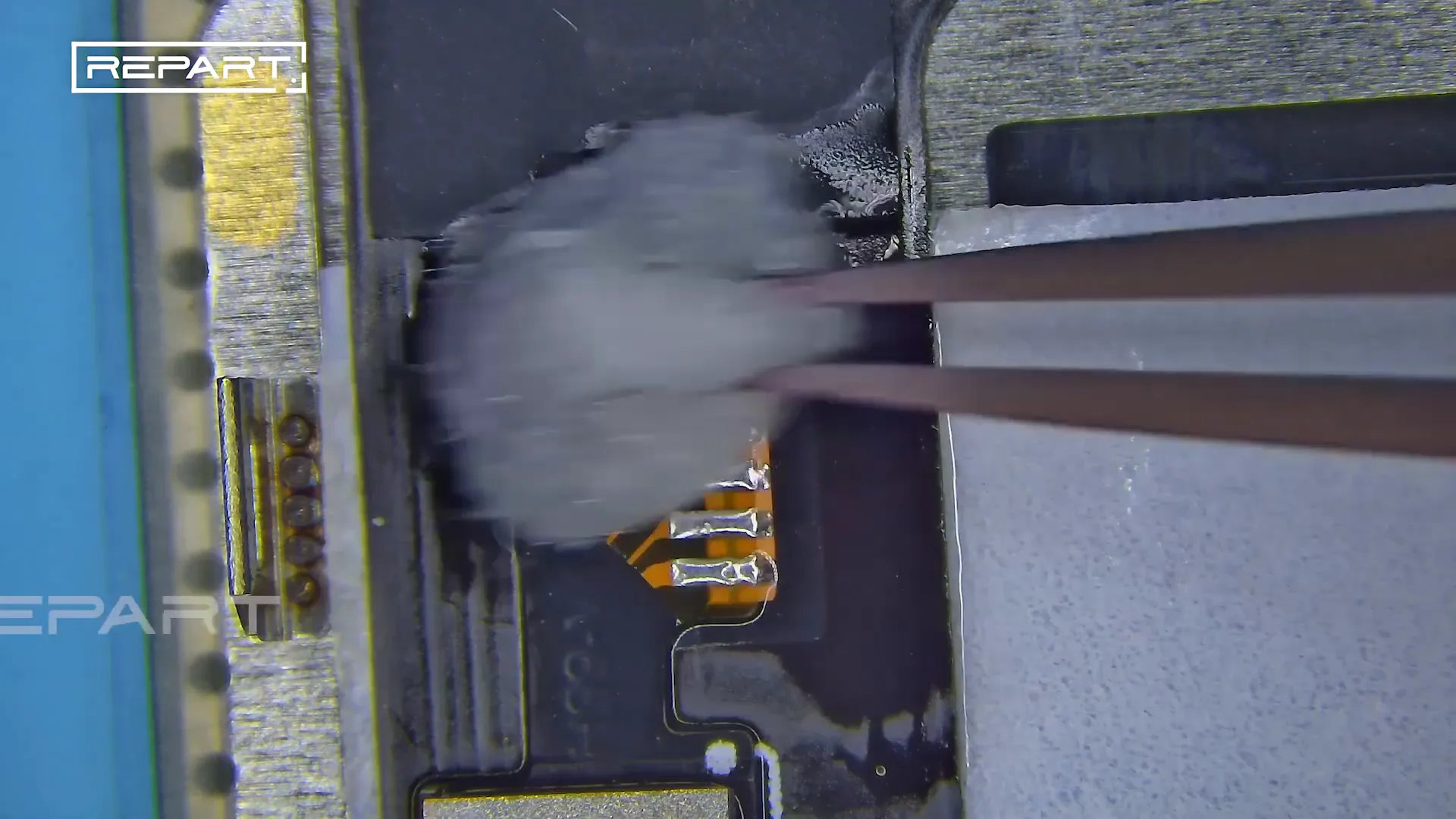

Étape 15 : Nettoyer le flux résiduel avec un coton-tige

Après la soudure, nettoyez les résidus de flux des points de soudure à l'aide d'un coton-tige imbibé de nettoyant pour circuits imprimés. Cela garantit une finition propre et professionnelle.

Étape 16 : Protégez la zone soudée avec du ruban adhésif de protection

Couvrez la zone soudée avec du ruban adhésif de protection pour sécuriser les connexions et éviter tout dommage accidentel lors du montage ultérieur.

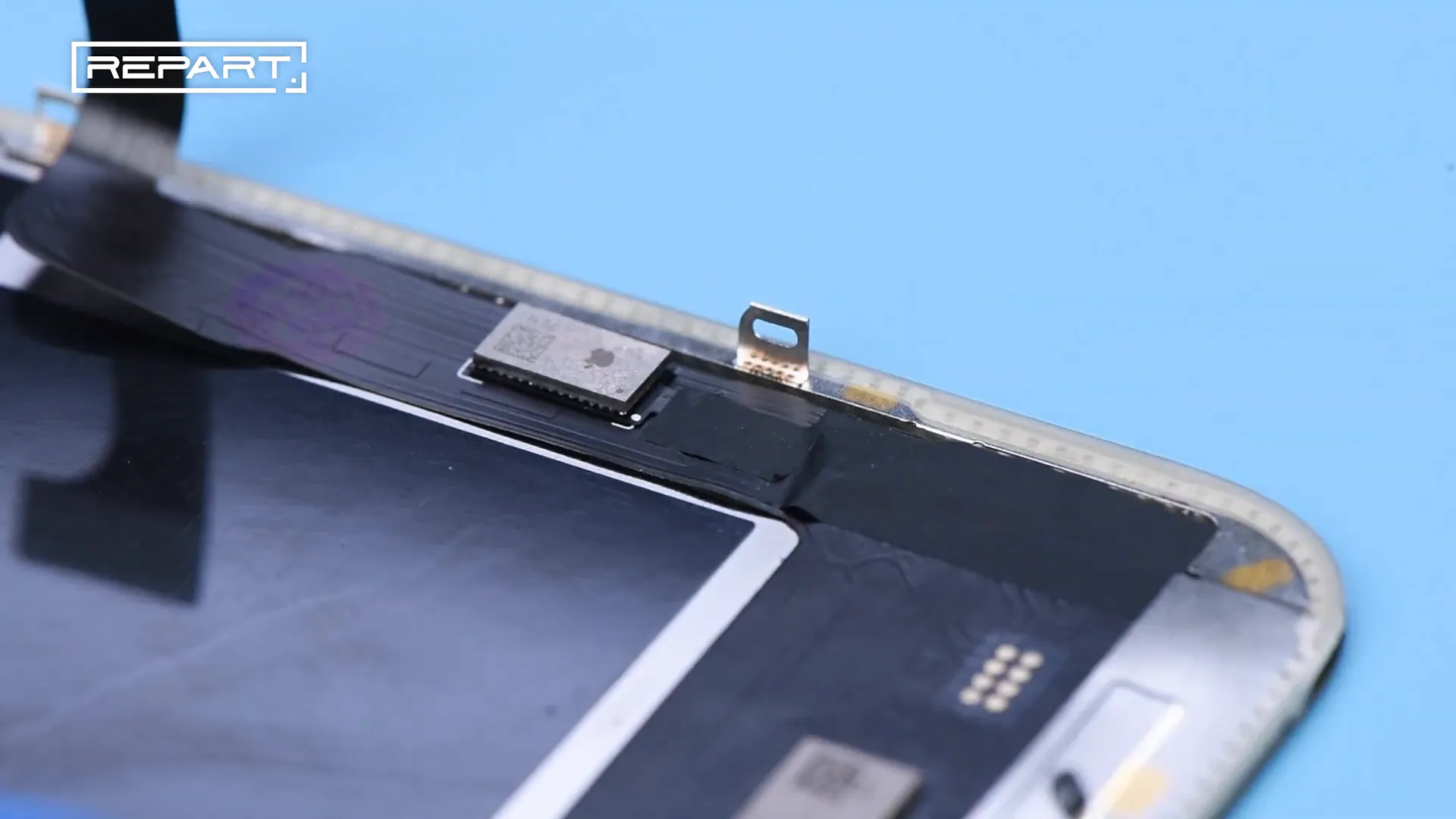

Étape 17 : Installer l'écran REPART

Enfin, réinstallez l'écran REPART sur l'appareil, en terminant le processus de transfert du circuit intégré de l'écran.

Foire aux questions (FAQ)

Q1 : Pourquoi la température du pistolet à air chaud est-elle réglée à 280°C ?

280°C est une température optimale pour ramollir la soudure sans endommager les composants sensibles pendant le processus de refusion du circuit intégré et du câble flexible souple.

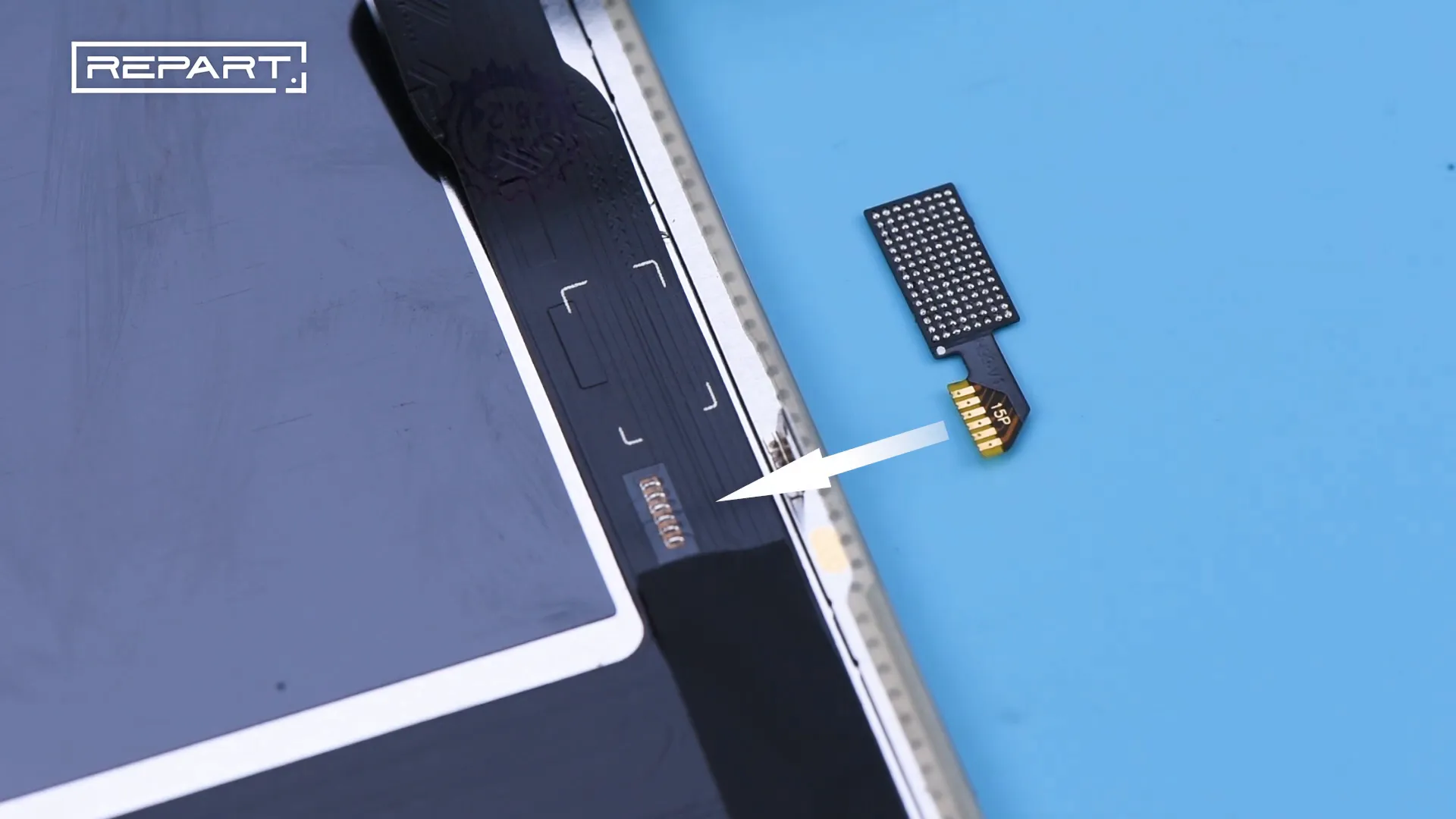

Q2 : Quel est le but du câble flexible souple supplémentaire ?

Le câble flexible souple supplémentaire est utilisé pour transférer le circuit intégré de l'écran d'origine vers l'écran REPART de remplacement, permettant un couplage et une fonctionnalité appropriés.

Q3 : Pourquoi utilisons-nous de la pâte à souder et du fil à souder à température moyenne ?

Les matériaux de soudure à température moyenne fournissent un point de fusion stable qui facilite la formation de joints de soudure fiables sans surchauffer les pièces délicates.

Q4 : Comment éviter d'endommager l'écran REPART pendant la soudure ?

L'utilisation d'un coussin d'isolation thermique protège l'écran d'une chaleur excessive. De plus, un contrôle minutieux de la température et des techniques de soudure précises minimisent les risques.

Q5 : Cette méthode peut-elle effacer l’alerte « partie inconnue » sur les écrans d’iPhone ?

Oui. Le transfert correct du circuit intégré d'écran à l'aide de cette méthode permet de supprimer l'alerte « pièce inconnue » en garantissant que le circuit intégré est correctement associé à l'écran de remplacement.

Conclusion

Maîtriser le processus de transfert de circuit intégré est essentiel pour les techniciens réparant les écrans des iPhone 13 Pro, 14 Pro et 15 Pro. Suivre ce guide détaillé de REPART, avec des contrôles précis de la température, l'application du flux, les techniques de soudure et les mesures de protection, garantit un transfert réussi du circuit intégré et restaure l'intégralité des fonctionnalités de l'écran. Cette expertise améliore non seulement la qualité des réparations, mais permet également aux techniciens de répondre aux attentes des clients dans l'environnement iOS en constante évolution.
