Трансплантация микросхемы экрана iPhone 14: исправление сообщения о неизвестной детали и True Tone

ноябрь 23, 2023
Posted by REPART Team
0 comments

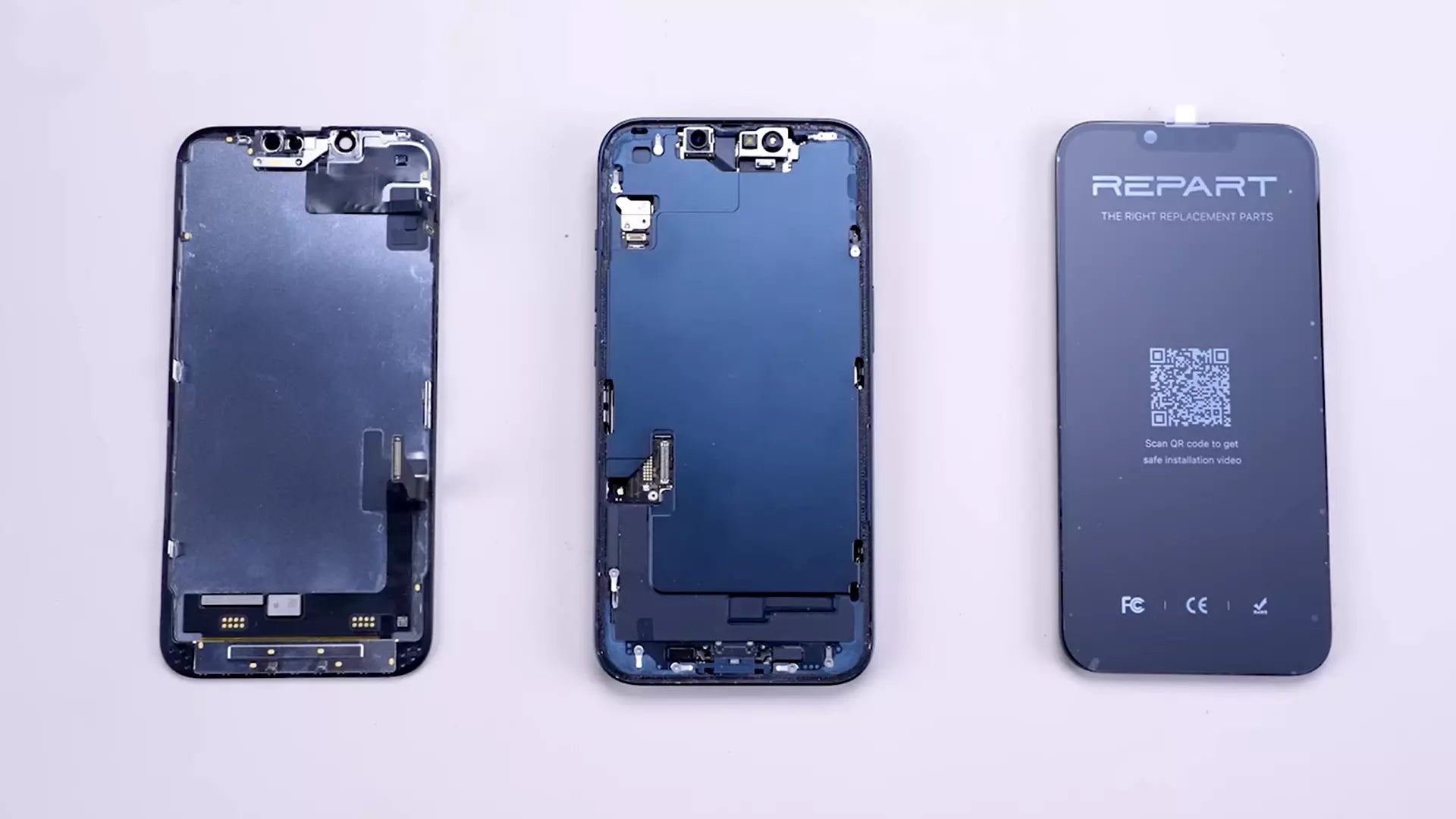

Цель этой статьи — предоставить исчерпывающее руководство по выполнению трансплантации микросхемы с iPhone 14 на экран вторичного рынка для удаления сообщения «Неизвестная часть». Независимо от вашего уровня технических навыков, это руководство может вам что-то предложить.

Примечание:

Процедура пересадки микросхемы для iPhone 12 и 13 серий немного отличается от iPhone 14.

Шаг 1: Восстановление истинного тона

Функция True Tone на iPhone — это умная система, которая позволяет пользователям настраивать яркость и цвет экрана для наилучшего соответствия окружающему освещению. Она также настраивает цвета для более точного соответствия цветам изображения, что обеспечивает превосходное качество просмотра.

Прежде чем приступать к пересадке микросхемы экрана, крайне важно восстановить функцию True Tone, поскольку экраны стороннего производителя не хранят эти данные.

Во-первых, вам нужно подключить оригинальный экран к программатору, чтобы считать данные True Tone. Ответственность за чтение данных и их сохранение для использования на следующем этапе будет возложена на программиста.

После этого подключите экран aftermarket, который вы хотите использовать для ввода данных True Tone. Программатор отправит данные True Tone на экран aftermarket.

Для обеспечения оптимального визуального опыта необходимо установить экран стороннего производителя и проверить функцию True Tone. Когда программист отправляет данные True Tone на экран стороннего производителя, экран интерпретирует данные и соответствующим образом регулирует свою яркость и контрастность. Это создаст более точное визуальное представление цветов на вашем экране и даст вам более приятные впечатления от просмотра.

Шаг 2: Работа с сообщением о неизвестной детали

После восстановления True Tone загадочное сообщение «Неизвестная часть» может сохраняться. Следующий шаг — осторожно снять сенсорную микросхему с оригинального экрана, чтобы не повредить ее.

Нанесите спирт на сенсорную ИС.
Защитите экран высокотемпературной лентой и вставьте металлическую пластину для теплоизоляции.
Нагрейте микросхему с помощью термофена до 370°C, отпаивая ее вертикально в течение 6–8 секунд.
Нанесите среднетемпературную паяльную пасту, выровняйте контактные площадки и очистите их очистителем для печатных плат.
Удалите клей с помощью термофена и заделайте микросхему паяльной пастой средней температуры.

Шаг 3: Трансплантация ИК

При переносе оригинальной микросхемы на экран вторичного рынка обязательно используйте гибкий кабель с меткой.

Нанесите флюс на гибкий провод, удалите олово и очистите контактные площадки.
Совместите микросхему с гибким шлейфом и припаяйте ее с помощью термофена.
Снимите черную защитную ленту с гибкого шлейфа экрана, чтобы открыть точки тестирования.
Совместите и закрепите гибкий кабель с метками на контрольных точках, припаяв его паяльником.
Чтобы скрыть точки тестирования, необходимо повторно прикрепить черную защитную ленту.

Шаг 4: Окончательная установка

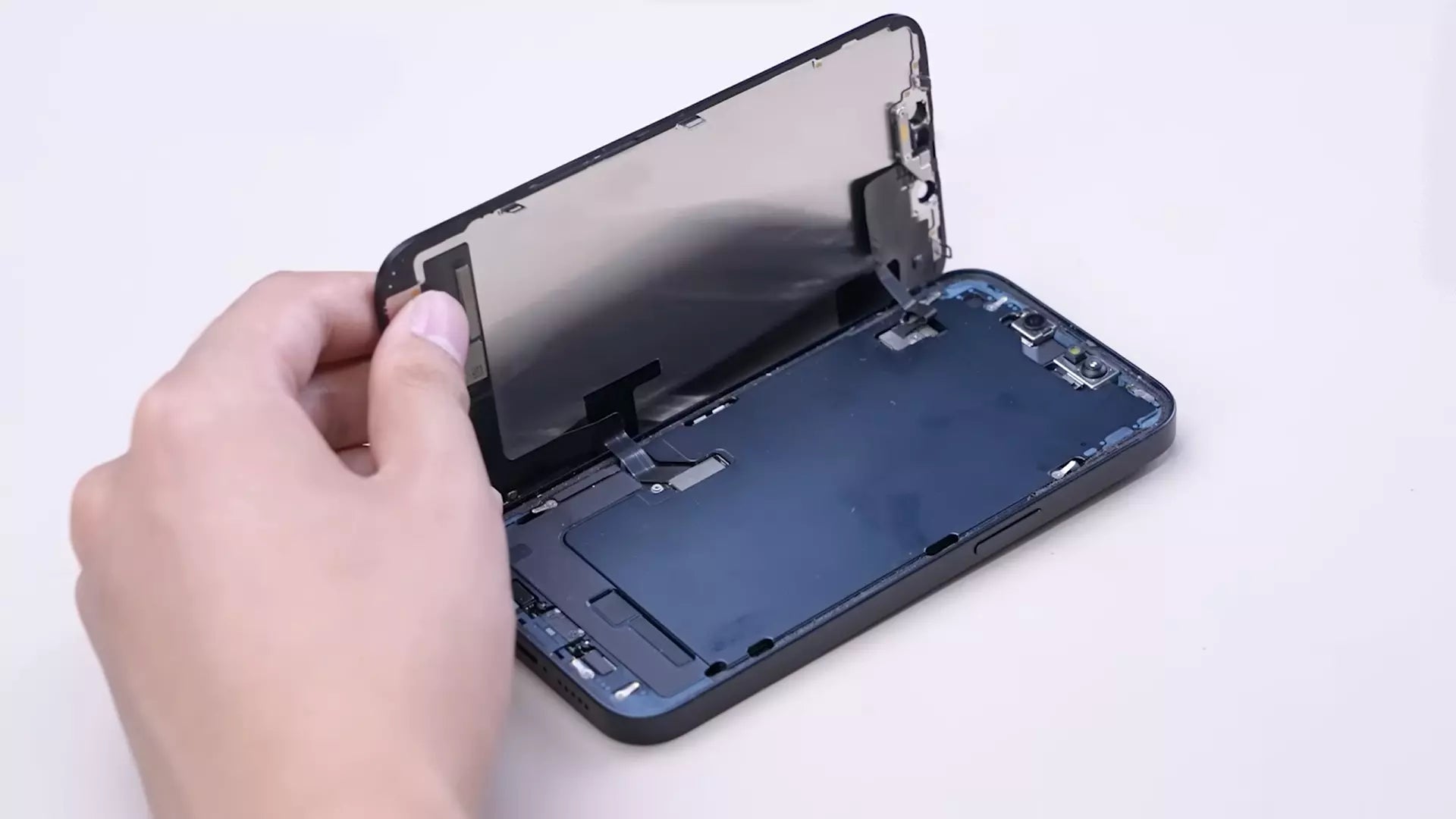

Снимите пенопластовую прокладку с заднего корпуса, чтобы освободить место для пересаженной микросхемы, и установите дополнительный экран, чтобы восстановить истинный тон и устранить сообщение «Неизвестная деталь».

удалить сообщение iphone 14 unknown part

Экран iPhone 14 теперь полностью функционален с восстановленной функцией True Tone и удалением сообщения на дисплее «Неизвестная часть». Поздравляем!

Заключение: предостережение

Хотя трансплантация ИС открывает захватывающие возможности, она не лишена рисков. Этот процесс требует мастерства и точности, и существует вероятность повреждения экрана. Как всегда, будьте осторожны и при необходимости обратитесь за профессиональной консультацией.

Замена микросхемы на экранах iPhone 14 — сложная задача. Однако с помощью этого пошагового руководства и энтузиасты, и профессионалы смогут уверенно управлять процессом. Следуя этому руководству, вы обеспечите функциональный и бесшовный дисплей. Если у вас есть вопросы, не стесняйтесь оставлять их в комментариях ниже. Удачного ремонта!

Все еще не уверены? Посмотрите полное видеоруководство
