Como transferir dados de circuito integrado de toque e True Tone para o ecrã OLED suave REPART 14 e 15
A transferência do circuito integrado touch é necessária quando se substitui o ecrã de um iPhone para remover a mensagem de "peça desconhecida" e manter a qualidade original do ecrã. É particularmente útil para fábricas de recondicionamento e revendedores de dispositivos usados que exijam substituições sem problemas. Vamos guiá-lo passo a passo sobre como transferir o circuito integrado touch de forma eficaz para REPARAR o iPhone 15 e 14.
Passo 1: programar dados de tom verdadeiro
Antes de transferir o IC de toque, programe os dados do True Tone no novo ecrã REPART utilizando ferramentas de programação apropriadas.
Passo 2: Remova o Touch IC
Fixe a tela original: coloque a tela original num suporte de tela.

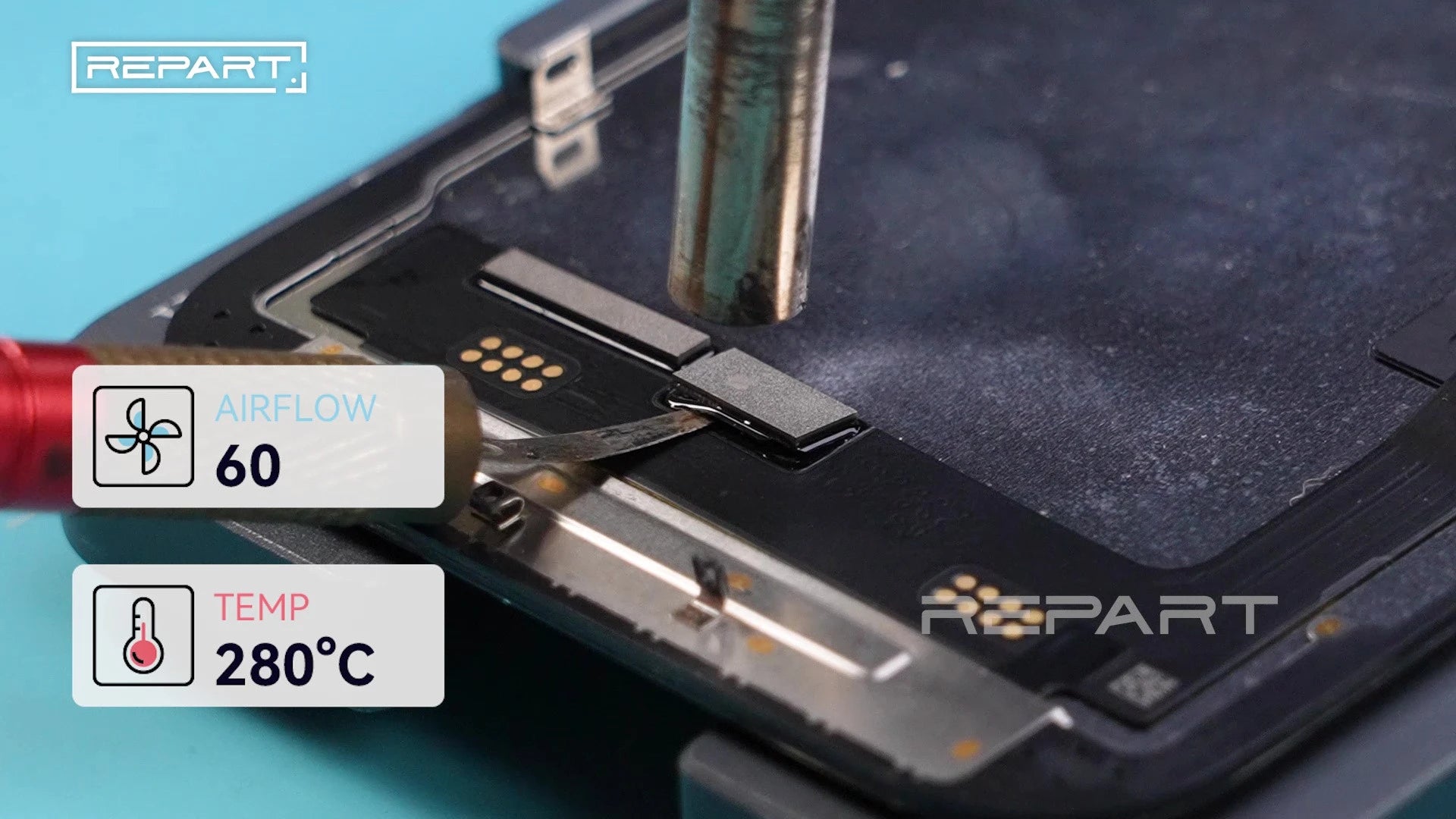

Aplicar calor: utilize uma pistola de ar quente (bico a 1 cm de distância) para aquecer uniformemente o CI durante 6 a 10 segundos.
Levante o CI: Utilize uma faca para levantar cuidadosamente o CI.
Passo 3: preparar os elétrodos de IC
Aplicar fluxo: espalhe fluxo sobre as almofadas do CI para auxiliar a soldadura.
Remova a solda antiga: aplique uma pasta de solda de temperatura média e utilize um ferro de soldar para derreter a solda antiga.
Limpe os resíduos de solda: coloque um pavio de solda sobre a solda derretida e pressione com um ferro de soldar para absorver o excesso.
Limpe os pads IC: utilize uma escova humedecida em álcool isopropílico (IPA) para limpar os pads.
Remova os resíduos de adesivo: utilize um raspador para remover o adesivo restante e, em seguida, limpe novamente com uma escova.
Passo 4: Reencaixe o CI
Prepare a pasta de solda: Retire uma pequena quantidade de pasta de solda de temperatura média. Se estiver demasiado fina, coloque-a sobre um pano sem pêlo e amasse-a para retirar o excesso de humidade.
Utilize um stencil: alinhe o stencil de solda com as almofadas do CI.
Aplique a pasta de solda: espalhe a pasta uniformemente sobre o stencil utilizando uma espátula ou um raspador.
Aquecer para formar bolas de solda: ajuste a pistola de ar quente para 280°C com um fluxo de ar de 60 e aqueça até que a pasta de solda derreta em bolas uniformes.
Refine as bolas de solda: retire o stencil e continue a aquecer para garantir uma formação uniforme.
Passo 5: Solde o cabo flexível Tag-On
Fixe o cabo flexível Tag-On: fixe-o a um suporte.
Prepare as almofadas: aplique fluxo nas almofadas e utilize um pavio de solda com um ferro de soldar para absorver a solda antiga.
Limpeza das almofadas: utilize uma escova humedecida em IPA para a limpeza.
Alinhe o CI: Coloque o CI sobre as almofadas do cabo flexível.
Passo 6: Solde o cabo flexível Tag-On no ecrã
Aplique álcool isopropílico: limpe a zona do cabo flexível do ecrã com IPA.
Insira um calço de metal: coloque um calço por baixo do cabo flexível do ecrã.
Ligue o cabo flexível Tag-On: retire o revestimento protetor e alinhe-o corretamente.
Solde as ligações: aplique fluxo e, em seguida, utilize um ferro de soldar para derreter o fio de solda nas almofadas, garantindo juntas seguras.
Refinar as juntas: aplique novamente o fluxo e utilize uma pinça com um ferro de soldar para alisar os pontos de solda.
Limpeza final: limpe as almofadas de solda com um algodão humedecido em IPA.
Proteja a ligação: cubra as almofadas soldadas com fita preta.
Frio e limpo: deixe a área do CI arrefecer antes de limpar o ecrã com um pano sem pêlo.
Lista de ferramentas e peças
- Pistola de ar quente
- Ferro de soldar
- Pasta de solda de média temperatura
- Fluxo
- Pavio de solda
- Faca de alavanca
- Fixação de tela
- Espátula ou raspador
- Estêncil de solda
- Escova e IPA (álcool isopropílico)
- Pano sem fiapos
- Calço de metal
- Pinças
- Bola de algodão
- Fita preta
Conclusão
Seguindo atentamente este guia detalhado, poderá transferir o circuito integrado touch com sucesso para eliminar o aviso de "peça desconhecida", preservando a funcionalidade True Tone e a qualidade original dos ecrãs REPART do iPhone 15 e 14. Este processo garante substituições perfeitas para fábricas de recondicionamento e revendedores de dispositivos usados, além de capacitar os técnicos e entusiastas do "faça você mesmo" para realizar reparações de nível profissional. Precisão, paciência e as ferramentas certas são essenciais para evitar erros e manter a integridade do ecrã. Com estes passos, pode obter resultados fiáveis e de alta qualidade que atendem às exigências de consumidores e profissionais de reparação.
-
